ระบบติดตั้งพื้นดินเหล็กชุบสังกะสี

ระบบติดตั้งพื้นดินเหล็กชุบสังกะสี

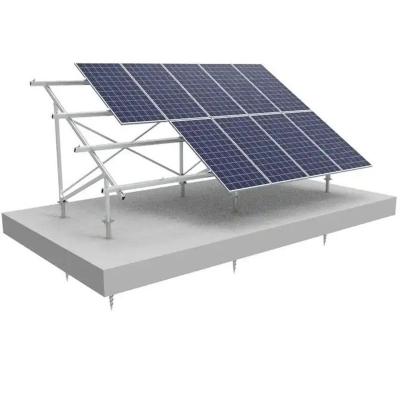

ระบบการติดตั้งพื้นดินเหล็กชุบสังกะสีขนาดใหญ่เหมาะสำหรับพื้นเปิดซึ่งสามารถใช้ได้ทั้งรากฐานคอนกรีตและพื้นดิน สกรู. ระบบติดตั้งพื้นดินพร้อมเหล็กชุบสังกะสีโครงสร้าง มีแอปพลิเคชั่นขนาดใหญ่บนพื้นดิน.

  • ยี่ห้อ:

    LARGE
  • รายการหมายเลข:

    LA-SGM
  • การชำระเงิน:

    T/T or LC
  • แหล่งกำเนิดสินค้า:

    Xiamen China
  • สี:

    Natural or customized.
  • พอร์ตการจัดส่งสินค้า:

    Xiamen Port,China
  • เวลานำ:

    10 work days after receipt of deposit
  • ไซต์ติดตั้ง:

    Concrete Foundation & Ground Screw
  • วัตถุดิบ:

    Aluminum Alloy 6005-T5 & Hot Galvanized Q235
  • การรักษาพื้นผิว:

    Anodized, Hot Galvanized and DACROMET
  • โหลดลม:

    Upto 60m/s
  • หิมะโหลด:

    Upto 1.5KN/m2
  • การปฏิบัติตามมาตรฐาน:

    AS/NZS1170.2 ; SGS and CE Certification.
  • รายละเอียดสินค้า

ระบบติดตั้งพื้นดินเหล็กชุบสังกะสี

ขนาดใหญ่ S-Ground ระบบการติดตั้งได้รับการพัฒนาเป็นสากล PV โมดูล, ระบบติดตั้งสำหรับพื้นที่เปิดพื้นที่การติดตั้ง ระบบประกอบด้วย OD60mm ท่อเหล็กชุบสังกะสีร้อน, รางภาคพื้น, โมดูลพิเศษ, ขั้วต่อท่อข้าม, ชุดหมวก, สกรูพื้นดินและระดับสูงของการชุมนุมล่วงหน้า ง่ายและรวดเร็วในการประหยัดต้นทุนแรงงานของคุณและเวลา. ความยาวที่กำหนดเองสามารถกำจัดการเชื่อมและตัด นอกสถานที่ เพื่อให้สูง anticorrosive ประสิทธิภาพความแข็งแรงของโครงสร้างและลักษณะ


t echnical p Arameters :

การติดตั้ง เว็บไซต์: รากฐานคอนกรีตและสกรูพื้นดิน

การติดตั้ง มุม: usotomized

ลม โหลด: ได้สูงสุด 60m /

หิมะ โหลด: ได้สูงสุด 1.5KN / M 2

บังคับ โมดูล: กรอบหรือ frameless

โมดูลปฐมนิเทศ: ภูมิทัศน์และแนวตั้ง

โมดูล มิติ: ใช้ได้กับมิติใด ๆ

มาตรฐาน การปฏิบัติตาม: เป็น / NZS1170.2 ; ; SGS และมาตรฐานสากลอื่น ๆ

วัสดุ: อลูมิเนียมอัลลอยด์ 6005-T5, ชุบสังกะสีร้อน Q235

สี: ตามธรรมชาติหรือ ปรับแต่ง

รับประกัน: อายุ 12 ปีและอายุ 20 ปีอายุยี่สิบปี


คู่มือการติดตั้ง :

ขั้นตอนที่ 1 : แก้ไข ชุดหมวกลง o NTO ที่ Oncrete g รอบด้วย กับ กระตุ้น OLT M12 * 100 มม.

ขั้นตอนที่ 2 : ติดตั้ง ที่ สนับสนุนเหล็กด้านหน้า / กลับ ขาเข้า ลง / ขึ้น หมวกชุด ด้วย M12 * 30 มม. สลักเกลียวและ M12 ถั่ว.

ขั้นตอนที่ 3 : แก้ไข หลอดการบังคับใช้ที่ขาหน้าและหลังด้วย M12 * 70 มม. สลักเกลียวและ ถั่ว.

ขั้นตอนที่ 4 : ติดตั้งท่อข้าม ลงบน ชุดหมวกกับ 2 ชิ้น M12 * 108 มม. u สลักเกลียวและ M12 ถั่ว .

ขั้นตอนที่ 5 : ติดตั้งรางรถไฟ ลงบน ขั้วต่อ L ด้วย M8 * 25mm สกรูและโมดูล D น็อต

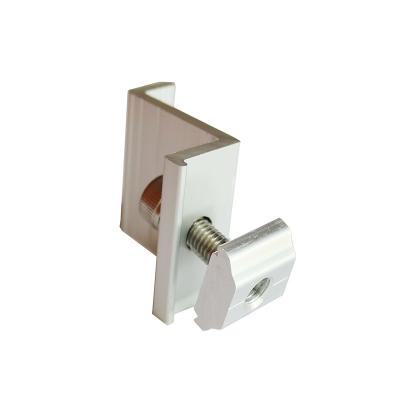

ขั้นตอนที่ 6 : ใส่แผงเซลล์แสงอาทิตย์บนรางและแก้ไข PA NEL ด้วยกลางแคลมป์ที่หนีบปลายและโมดูล D ถั่ว.

Solar energy installation MW


รายการส่วนประกอบ :

Solar project
