PV Mounting System
ผลิตภัณฑ์
บ้าน

การติดตั้งฟาร์มพลังงานแสงอาทิตย์

ระบบติดตั้งฟาร์มพลังงานแสงอาทิตย์

ระบบติดตั้งฟาร์มพลังงานแสงอาทิตย์

ระบบติดตั้งพื้นดินฟาร์มพลังงานแสงอาทิตย์ขนาดใหญ่เหมาะสำหรับพื้นที่เพาะปลูกด้วยดิน สกรู แผงเซลล์แสงอาทิตย์สามารถติดตั้งได้ที่มุมพิเศษและทิ้งช่องว่างซึ่งกันและกันสำหรับ Sunshine

  • ยี่ห้อ:

    LARGE
  • รายการหมายเลข:

    LA-CSFM
  • การชำระเงิน:

    T/T or LC
  • แหล่งกำเนิดสินค้า:

    Xiamen China
  • สี:

    Natural or customized.
  • พอร์ตการจัดส่งสินค้า:

    Xiamen Port,China
  • เวลานำ:

    10 work days after receipt of deposit
  • ไซต์ติดตั้ง:

    Farmland
  • วัตถุดิบ:

    Aluminum Alloy 6005-T5 & Hot Gavanized Q235
  • การรักษาพื้นผิว:

    Anodized, Hot Galvanized and DACROMET
  • โหลดลม:

    Upto 60m/s
  • หิมะโหลด:

    Upto 1.5KN/m2
  • การปฏิบัติตามมาตรฐาน:

    AS/NZS1170.2 ; SGS and CE Certification.
  • รายละเอียดสินค้า

ระบบติดตั้งฟาร์มพลังงานแสงอาทิตย์

ระบบติดตั้งฟาร์มขนาดใหญ่ได้รับการพัฒนาเป็นสากล PV โมดูลระบบการติดตั้งสำหรับฟาร์ม Earth การติดตั้ง. ระบบประกอบด้วย OD60MM หรือ OD48.6mm ท่อเหล็กชุบสังกะสีและชุดฝาเอียง, โมดูลพิเศษ, สกรูพื้นดินและระดับสูงของการประกอบล่วงหน้า กำจัดความต้องการ นอกสถานที่ ตัดการเชื่อมและเปิดใช้งานที่รวดเร็วและง่ายดาย PV โมดูล การติดตั้ง. และสามารถรองรับแผงเซลล์แสงอาทิตย์ปริมาณที่แตกต่างกันเพื่อตอบสนอง ลูกค้า Fram ข้อกำหนด.


t echnical p Arameters :

การติดตั้ง เว็บไซต์: พื้นที่เพาะปลูก

การติดตั้ง มุม: usotomized

ลม โหลด: ได้สูงสุด 60m /

หิมะ โหลด: ได้สูงสุด 1.5KN / M 2

บังคับ โมดูล: กรอบหรือ frameless

โมดูลปฐมนิเทศ: ภูมิทัศน์และแนวตั้ง

โมดูล มิติ: ใช้ได้กับมิติใด ๆ

มาตรฐาน การปฏิบัติตาม: เป็น / NZS1170.2 ; ; SGS และมาตรฐานสากลอื่น ๆ

วัสดุ: อลูมิเนียมอัลลอยด์ 6005-T5, ชุบสังกะสีร้อน Q235

สี: ตามธรรมชาติหรือ ปรับแต่ง

รับประกัน: อายุ 12 ปีและอายุ 20 ปีอายุยี่สิบปี


คู่มือการติดตั้ง :

ขั้นตอนที่ 1 : ตาม ต่อ เค้าโครงการติดตั้ง Uร้องเพลงสิ่งอำนวยความสะดวกพิเศษเพื่อใส่สกรูพื้นดินเข้าสู่พื้นที่เพาะปลูกโลก.

ขั้นตอนที่ 2 : ติดตั้ง ที่ ลง / ขึ้น ชุดหมวกในการสนับสนุนขาหน้าและหลังด้วย 3 ชิ้น M12 * 30 มม. สลักเกลียวและ ถั่ว.

ขั้นตอนที่ 3 : แก้ไข หลอดการบังคับใช้ที่ด้านหน้าและขาหลังด้วยแขนแขนและ M12 * 70 มม. สลักเกลียวและ ถั่ว.

ขั้นตอนที่ 4 : แก้ไขตัวเชื่อมต่อ L (L150mm) บนชุดหมวกกับ 2 ชิ้น M12 * 35 มม. สลักเกลียวและ ถั่ว.

ขั้นตอนที่ 5 : ติดตั้งรางรถไฟ ลงบน ขั้วต่อ L ด้วย M8 * 25mm สกรูและโมดูล D น็อต

ขั้นตอนที่ 6 : ใส่แผงเซลล์แสงอาทิตย์บนรางและแก้ไข PA NEL ด้วยกลางแคลมป์ที่หนีบปลายและโมดูล D ถั่ว.

Solar mounting structure


รายการส่วนประกอบ :

Solar rack 50kw


ฝากข้อความ

ถ้า คุณมีความสนใจในผลิตภัณฑ์ของเราและต้องการทราบรายละเอียดเพิ่มเติมกรุณาฝากข้อความที่นี่เราจะตอบคุณทันทีที่เราสามารถ.

สินค้าที่เกี่ยวข้อง

aluminum agriculture farm mounting kits
ระบบติดตั้งฟาร์มอลูมิเนียม

ระบบติดตั้งบนพื้นฟาร์มอลูมิเนียมขนาดใหญ่เหมาะสำหรับพื้นที่เพาะปลูกที่มีสกรูกราวด์แผงโซลาร์เซลล์สามารถติดตั้งได้ในมุมพิเศษและปล่อยให้มีช่องว่างระหว่างแสงแดด

Solar ground mounting
อลูมิเนียมระบบติดตั้งพื้นดินพลังงานแสงอาทิตย์

ระบบติดตั้งพื้นอลูมิเนียมขนาดใหญ่เหมาะสำหรับพื้นเปิดซึ่งสามารถใช้สำหรับสกรูพื้นดิน รากฐาน สูงประกอบก่อนของขาและแถบสนับสนุนมันง่ายและรวดเร็วในการประหยัดต้นทุนแรงงานของคุณและ เวลา.

PV Panel Roof Mounting
ระบบติดตั้งหลังคากระเบื้องแหลม

ระบบการติดตั้งหลังคากระเบื้องแหลมได้รับการออกแบบมาเพื่อความยืดหยุ่นสูงสุดที่เป็นไปได้ในการออกแบบและวางแผนสำหรับระบบพลังงานแสงอาทิตย์ที่อยู่อาศัยในเชิงพาณิชย์และที่อยู่อาศัยมันสามารถสูง ประกอบก่อนและทำให้การติดตั้งง่ายและรวดเร็วในการประหยัดต้นทุนแรงงานของคุณและเวลา.

Solar rail mounting clamp
Solar Panel End Clamps

LARGE Solar Panel Clamps are made of strength extrusion aluminum alloy 6005-T5 ,which can be used for solar panel installation with the thickness 25~50mm of solar modules. It is pre-assembled by different length of SUS304 screws and aluminum D module nuts to meet your solar panel's requirement.

solar hanger bolt for roof
Solar Hanger Bolt With SUS304 Plate

LARGE M10 SUS304 hanger bolt are used on steel purlin and wooden rafter. usually,the hanger bolt use with L feet kits and SUS304 plates. its length is 200mm,250mm and 300mm,customized are available.

Solar fastener
Stainless Steel 304 Screw

LARGE SUS304 screws and nuts are used on many solar roof hooks and other solar components, its very important for solar modules' installation.

Solar rail clamp
Solar Panel Mid and End Clamps

LARGE Solar Panel Clamps are made of strength extrusion aluminum alloy 6005-T5 ,which can be used for solar panel installation with the thickness 25~50mm of solar modules. It is pre-assembled by different length of SUS304 screws to meet your solar panel.'s requirement.

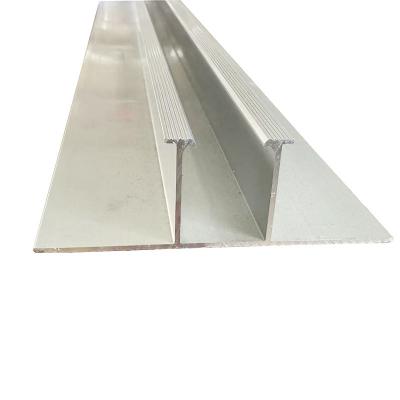

Solar panel mounting rail
