ติดตั้งหลังคาแบน

ระบบติดตั้งหลังคาแบนบัลลาสต์

ระบบติดตั้งหลังคาแบนบัลลาสต์

ระบบติดตั้งหลังคาแบนบัลลาสต์ขนาดใหญ่เหมาะสำหรับหลังคาแบนคอนกรีตและเปิด พื้นดิน. ไม่จำเป็นต้องทำลายหลังคา โครงสร้างการสนทนา วงเล็บหลังคาแบนมีความน่าเชื่อถือมากขึ้นและทนทาน

  • ยี่ห้อ:

    LARGE
  • รายการหมายเลข:

    LA-FRM-B
  • การชำระเงิน:

    T/T or LC
  • แหล่งกำเนิดสินค้า:

    Xiamen China
  • สี:

    Natural or customized.
  • พอร์ตการจัดส่งสินค้า:

    Xiamen Port,China
  • เวลานำ:

    10 work days after receipt of deposit
  • ไซต์ติดตั้ง:

    Concrete flat roof and open ground
  • วัตถุดิบ:

    Aluminum Alloy 6005-T5 & Stainless Steel 304
  • การรักษาพื้นผิว:

    Anodized
  • โหลดลม:

    Upto 60m/s
  • หิมะโหลด:

    Upto 1.5KN/m2
  • การปฏิบัติตามมาตรฐาน:

    AS/NZS1170.2 ; SGS and CE Certification.
  • รายละเอียดสินค้า

ระบบติดตั้งหลังคาแบนบัลลาสต์

ระบบหลังคาบัลลาสต์ขนาดใหญ่ถูกออกแบบมาเพื่อความยืดหยุ่นสูงสุดที่เป็นไปได้ในการออกแบบและวางแผนสำหรับแสงอาทิตย์หลังคาแบน ระบบ. มีผลบังคับใช้ในการติดตั้งโมดูลกรอบปกติระบบการติดตั้งบัลลาสต์สามารถแก้ไขได้สำหรับมุมใด ๆ . อลูมิเนียมอลูมิเนียมอัดพิเศษ, น็อต D โมดูลพิเศษ, ชุดหนีบ, ฐานเท้า, สนับสนุน หลอด / ขาหลังสามารถสูง ประกอบล่วงหน้า และทำให้การติดตั้งง่ายและรวดเร็วในการประหยัดต้นทุนแรงงานของคุณและเวลา. ความยาวที่กำหนดเองสามารถกำจัดการเชื่อมและตัด นอกสถานที่ เพื่อให้สูง anticorrosive ประสิทธิภาพความแข็งแรงของโครงสร้างและลักษณะ


t echnical p Arameters :

การติดตั้ง เว็บไซต์: หลังคาแบนคอนกรีตและพื้นดินเปิด

การติดตั้ง มุม: usotomized

ลม โหลด: ได้สูงสุด 60m /

หิมะ โหลด: ได้สูงสุด 1.5KN / M 2

บังคับ โมดูล: กรอบหรือ frameless

โมดูลปฐมนิเทศ: ภูมิทัศน์และแนวตั้ง

โมดูล มิติ: ใช้ได้กับมิติใด ๆ

มาตรฐาน การปฏิบัติตาม: เป็น / NZS1170.2 ; ; SGS และมาตรฐานสากลอื่น ๆ

วัสดุ: อลูมิเนียมอัลลอยด์ 6005-T5 สแตนเลส 304

สี: ตามธรรมชาติหรือ ปรับแต่ง

รับประกัน: อายุ 12 ปีและอายุ 20 ปีอายุยี่สิบปี


คู่มือการติดตั้ง :

ขั้นตอนที่ 1 : ตาม ต่อ เลย์เอาต์การติดตั้งเพื่อแก้ไข ข้างหน้า ฐานเท้า และเชื่อมต่อท่อ ด้วย M8 * 60 มม. สายฟ้า .

ขั้นตอนที่ 2 : ติดตั้งหลอดด้านหลังและหลอดรองรับลงในฐานเท้าด้วย M8 * 60 มม. สลักเกลียวและ ถั่ว.

ขั้นตอนที่ 3 : ติดตั้ง 2 # รางหลังคาลงบน หลอดรองรับที่มีตัวยึดรางและโมดูล D ถั่ว.

ขั้นตอนที่ 4 : ใส่แผงโซลาร์เซลล์บนรางหลังคาและแก้ไข PA NEL ด้วยกลางแคลมป์ที่หนีบปลายและโมดูล D ถั่ว.

Solar panel rack for roof mounting


รายการส่วนประกอบ :

Solar system home roof installation


ฝากข้อความ

ถ้า คุณมีความสนใจในผลิตภัณฑ์ของเราและต้องการทราบรายละเอียดเพิ่มเติมกรุณาฝากข้อความที่นี่เราจะตอบคุณทันทีที่เราสามารถ.

สินค้าที่เกี่ยวข้อง

Triangle mounting system for flat roof
ระบบติดตั้งหลังคาแบบสามเหลี่ยม

ระบบการติดตั้งหลังคาสามเหลี่ยมแบนเป็นมุมคงที่หรือปรับจาก 10 องศาถึง 60 องศามันเหมาะสำหรับ Conctete หลังคาหลังคาโลหะและเปิดคอนกรีต พื้นดิน.

solar hanger bolt for roof
Solar Hanger Bolt With SUS304 Plate

LARGE M10 SUS304 hanger bolt are used on steel purlin and wooden rafter. usually,the hanger bolt use with L feet kits and SUS304 plates. its length is 200mm,250mm and 300mm,customized are available.

Solar panel mounting rail
Solar Rail-4040 For Pitched Roof Mounting

LARGE roof rails and ground rails are made of strength extrusion aluminum alloy 6005-T5 ,which can be used for solar panel installation.our standard length is 4200mm and 2100mm,or also can be made as per your request.

Solar Mounting Z Clamp Bracket
ชุดติดตั้งขายึดแผงโซลาร์เซลล์ Z

การติดตั้งแผงโซลาร์เซลล์ แท่นยึด Z รองรับแผงเดี่ยวสำหรับหลังคา เรือ RV ชุด 4 ยูนิต โดยทั่วไปจะอยู่ในระบบออฟกริด พลังงานขนาดใหญ่ ชุดขายึด Z ติดตั้งง่ายมากสำหรับแผงโซลาร์เซลล์

Solar panel mounting corners bracket
ที่ยึดมุมพลังงานแสงอาทิตย์สำหรับแผงเซลล์แสงอาทิตย์เดี่ยว

ขายึดมุม ABS ขนาดใหญ่ใช้สำหรับหลังคา RV เรือยอทช์ รถทอร์ริ่ง เรือ คาราวาน ฯลฯ

Thin film mounting bracket
หนีบแผงเซลล์แสงอาทิตย์ฟิล์มบาง

หนีบแผงเซลล์แสงอาทิตย์ฟิล์มบางขนาดใหญ่ใช้สำหรับแผงเซลล์แสงอาทิตย์ Framess ช่วงความหนาของ PV โมดูลมาจาก 4mm ถึง 10.5 มม.

PV Panel Roof Mounting
ระบบติดตั้งหลังคากระเบื้องแหลม

ระบบการติดตั้งหลังคากระเบื้องแหลมได้รับการออกแบบมาเพื่อความยืดหยุ่นสูงสุดที่เป็นไปได้ในการออกแบบและวางแผนสำหรับระบบพลังงานแสงอาทิตย์ที่อยู่อาศัยในเชิงพาณิชย์และที่อยู่อาศัยมันสามารถสูง ประกอบก่อนและทำให้การติดตั้งง่ายและรวดเร็วในการประหยัดต้นทุนแรงงานของคุณและเวลา.

solar adjustable tilt mounting system
Solar Adjustable Tilt Bracket

LARGE Adjustable Tilt Roof System is engineered for the maximum flexibility possible in designing and planning for the commercial and residential roof solar system. It is applicable to install the usual framed module, The solar system can be a fixed angle or adjustable such as 10~15 degree, 15~30 degree,30~60degree and The special extruded aluminum rail, special module, clamp kit and the Adjustable Front/Rear Leg Kits can be high pre-assembly and make the installation easy and quick to save your labor cost and time. The customized length can eliminate the weld and cut onsite to keep the high anticorrosive performance, the structure strength and the appearance.

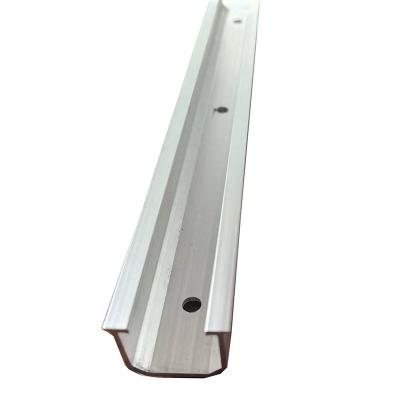

Solar panel mounting rail
